Полуавтоматическая взрывобезопасная машина для розлива эпоксидной смолы

Вступление

Применяется для: отвердителя, эпоксидной смолы, вспомогательной промышленности, количественного заполнения непенящейся жидкости в упаковочные бочки 1-10 л.

Эта взрывобезопасная двухголовочная машина для розлива эпоксидной смолы использует метод розлива в горловину бочки, который подходит для розлива непенящихся жидких материалов типа отвердителя. Уникальный дизайн устройства заправочной головки прост в эксплуатации, а заполнение происходит быстро и точно. Во время работы оператор просто выравнивает горловину бочки непосредственно под заправочной головкой, нажимает кнопку [Start] на рукоятке, и система автоматически тарирует пустую бочку и автоматически заряжает азотом в течение N секунд. Затем откройте наполнительный клапан для точного наполнения с двумя скоростями; по окончании наполнения наполнительная головка автоматически закрывается, бочка вручную выталкивается из весового стола и укупоривается.

ОписаниеCмотрите также

Характеристики и функции системы

Вся система изготовлена по взрывозащищенному стандарту, класс взрывозащиты: EXdiaIIBT4
Система управления изготовлена из высококлассного электрического оборудования, такого как японский программируемый контроллер Mitsubishi PLC, с надежной работой;
Заправочный пистолет является собственной разработкой нашей компании, который можно быстро разобрать и собрать вручную, что удобно для обслуживания;
Уплотнительные и мягкие соединительные детали изготовлены из тефлона, который устойчив к растворителям, кислотам и щелочам, и имеет длительный срок службы;
Система использует двухступенчатый регулируемый метод заполнения для больших и малых материалов, что повышает точность и производственную мощность;
Можно выбрать два режима наполнения: вес нетто и вес брутто, чтобы удовлетворить различные потребности пользователей в наполнении;
Целевое количество может быть установлено свободно, адаптируясь к количественному наполнению различных весовых диапазонов;
Двухоконный дисплей, предназначенный для контроля наполнения, который может отображать такую информацию, как целевой объем, объем наполнения, номер бочки, накопленный объем и т.д.;
Высота наполняющей головки может быть отрегулирована вручную, что подходит для упаковки бочек различной высоты;
Имеет функцию автоматического определения диапазона веса тары пустых бочек и функцию отказа от наполнения при отсутствии бочек;
Он имеет функцию автоматического определения целевого объема наполнения, выходящего за пределы допустимого, и может свободно запускать функцию автоматической коррекции падения;
Контроллер оснащен кнопками ручного управления для всех действий и кнопками аварийной остановки для использования в особых ситуациях;
Контроллер может хранить 30 групп параметров значения наполнения, которые могут быть вызваны только при использовании;
Он имеет функции самодиагностики неисправностей, тестирования интерфейса, цифровой настройки, антивибрационной настройки и связи с главным компьютером;
Управление одной кнопкой: запуск - опускание головки - автоматическое снятие кожуры - заполнение - завершение заполнения и подъем сопла.

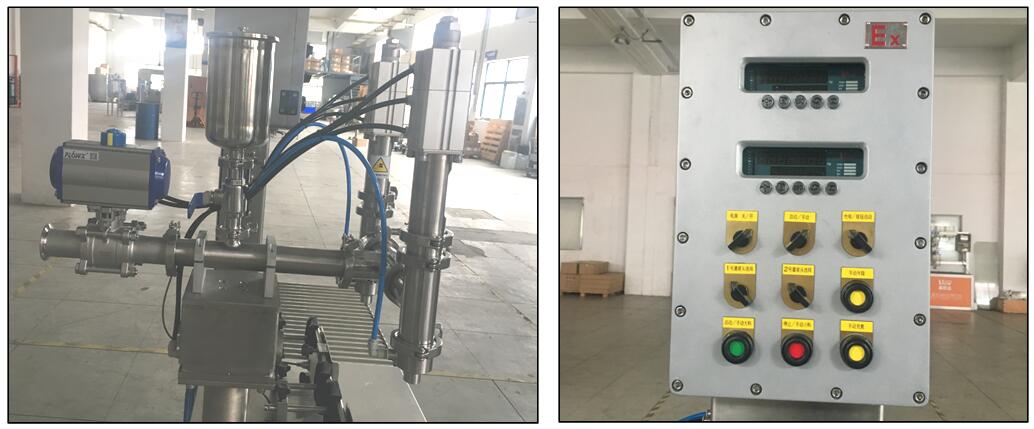

Подробности

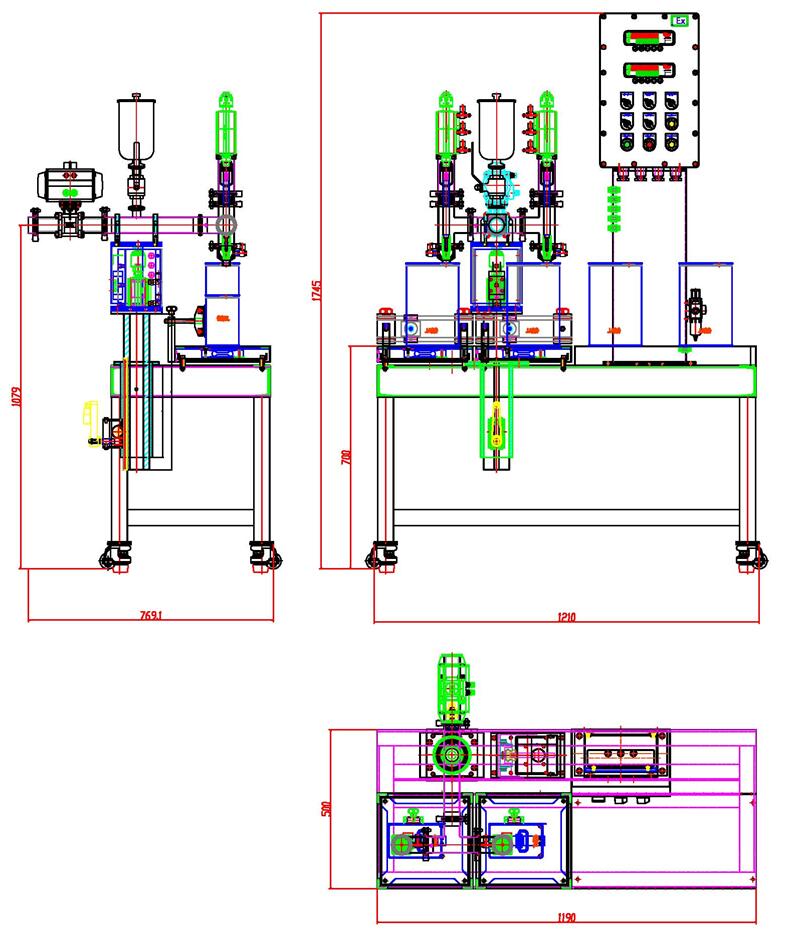

Рисование

Основные параметры

Максимальное взвешивание: 10 кг
Минимальное чувство: 2г
Погрешность наполнения: ±5-15 г
Скорость наполнения: около 240 баррелей/час (в зависимости от скорости подачи)
Класс взрывозащиты: EXdiaIIBT4
Режим управления: 2-скоростное управление
Метод наполнения: фиксированный, внутри бочки
Размер платформы для взвешивания: 300×300 мм
Стол для тяжелого ковша: 300мм×600мм
Труба трубы: SUS304 нержавеющая сталь и тефлон
Структурный материал: SUS304 нержавеющая сталь (стандартная колонка углеродистая сталь хромированная)
Давление трубопровода: 0.2-0.6MPa (связано со свойствами материала).
Интерфейс материала: DN40 быстрозажимной зажим (кран), стандарт интерфейса может быть предоставлен пользователем
Интерфейс источника воздуха: пользователь предоставляет 8 мм разъем воздушной трубы для быстрого соединения коннектора
Электропитание: AC220/50Hz (предоставляется пользователем на стороне машины)
Источник воздуха: 0.4-0.8Mpa (предоставляется пользователем на стороне машины)
Рабочая температура: -10℃-50℃
Основные условия: ровный твердый бетонный пол, толщина бетона должна быть более 10 см.

Рабочее видео

Рабочий процесс

A. Оператор помещает пустую бочку на платформу для взвешивания так, чтобы головка заправочного пистолета находилась непосредственно над горловиной бочки;

B. Оператор нажимает кнопку [Старт];

C. Проверяет, что вес контейнера соответствует требованиям, автоматически удаляет собственный вес, открывает заполнение азотом и открывает нижний клапан головки пистолета для быстрого заполнения. Когда вес достигает значения малого материала, скорость заполнения становится меньше, а когда вес достигает целевого количества минус авансовое количество, нижний клапан полностью отключается, происходит обнаружение и отображение ошибки;

D. Оператор перемещает тяжелый ковш из весового стола и завинчивает крышку. Процесс заполнения завершен;

E. Повторите шаги A-D для непрерывного наполнения.

Технические характеристики конфигурации

Основное оборудование - весы для розлива жидкости

No.	Item	Qty	Mark
1	Электронная система управления	1
	Взрывозащищенный блок управления, контроллер взвешивания 2, программируемый контроллер Mitsubishi PLC, кнопка управления Schneider, электронные компоненты управления и т.д.
2	Система контроля воздуха	1
	Блок управления воздухом из нержавеющей стали, взрывозащищенный электромагнитный клапан AIRTAC, триплет AIRTAC, быстроразъемное соединение, трахея и т.д.
3	Filling device	2	Дополнительно: Модель для заполнения азотом
	Головка для розлива жидкости из нержавеющей стали SUS304, цилиндр головки пистолета, быстроразъемное соединение, чашка для растворителя, крепежные детали и т.д.
4	Подъемное устройство	1
	Стационарная рама, механизм опускания с ручным приводом, детали крепления головки орудия и т.д.
5	конструкция стеллажа	1
	Основание из нержавеющей стали SUS304, колонна из углеродистой стали с хромированным покрытием, патрон из алюминиевого сплава, рама прибора из нержавеющей стали SUS304, ограждение из нержавеющей стали, регулируемые ножки, взрывозащищенный трубопровод и т.д.
6	Взвешивающее устройство	2
	Платформа для взвешивания из нержавеющей стали SUS304, американский тензодатчик VGP, аксессуары для установки и т.д.
7	другие приспособления	1
	220 В электропитание взрывозащищенная труба или взрывозащищенный бронированный кабель, 304 быстроустанавливаемый зажим, 304 быстроустанавливаемый разъем для водяной форсунки, воздушная труба и т.д.
8	Случайные запасные части	1
	Вал заправочной головки Тефлоновые уплотнения, уплотнения из фторкаучука, уплотнения для трубопроводов, ключ для замены уплотнений и т.д.

Дополнительные детали

No	Item	Qty	Mark
1	Внешний тефлоновый шланг быстрого заполнения из нержавеющей стали	1
2	Другие варианты

Предоставлено пользователем

Подключение и установка подающего трубопровода, подающего насоса, устройства возврата и общественных работ, таких как фундамент.

Источник воздуха 0,4-0,8 МПа, питание AC220 на стороне электрического блока управления.
