Вступление
Эта полностью автоматическая машина для розлива и укупорки жидкостей является адаптацией нашей компании к рыночному спросу. Она в основном используется для стеклянных и пластиковых бутылок, таких как круглые, квадратные или фигурные бутылки, и представляет новые продукты, разработанные зарубежными передовыми технологиями. Машина использует поршневой насос плунжерного типа или перистальтический насос для заполнения, и оснащена автоматической верхней крышкой, автоматической винтовой крышкой, электрической интеграцией машины, экономична и практична, занимает мало места, широко используется в фармацевтической, пестицидной, химической, пищевой, косметической Жидкая упаковка для других отраслей промышленности.
Система управления PLC, частотное управление, высокая степень автоматизации. Легко регулировать объем загрузки, можно регулировать объем заполнения всех дозирующих насосов одновременно, а также производить незначительную регулировку каждого дозирующего насоса; работа проста, регулировка выполняется быстро. Заправочные иглы оснащены противокапельными устройствами. При наполнении они погружаются в дно бутылки и медленно поднимаются, предотвращая вспенивание. Вся машина спроектирована в соответствии с требованиями GMP.
View VideoПроизводственная мощность: 30-70 бутылок в минуту (регулируемая: индивидуально в соответствии с потребностями клиента)
Точность наполнения: ≥99%
Выход готовой крышки: ≥99%
Мощность оборудования: 220 В / 50 Гц
Мощность оборудования: 1.5KW
Размер оборудования: 2400*1500*1900 мм
Применения: Глазные капли, кремы, эфирное масло, масло CBD, электронная жидкость, электронный сок и т.д.
1. Подача бутылок: Бутылки, подлежащие наполнению, вручную помещаются на конвейерную ленту.
2. Обнаружение: Фотоэлектрический датчик определяет, есть ли пустая бутылка на главном поворотном столе. Сигнал обнаружения посылается на управляющий компьютер для контроля наполнения бутылок, без наполнения бутылок.

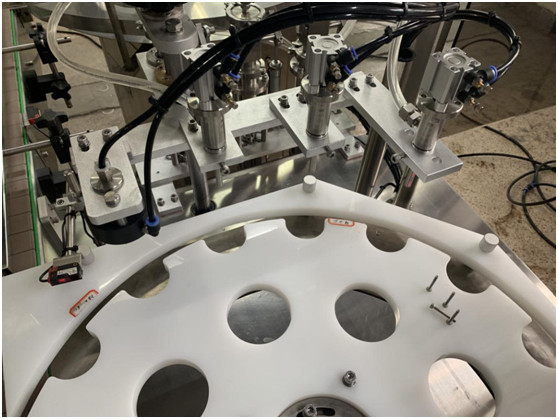

3. Наполнение: Если бутылка обнаружена впереди, ПЛК управляет наполняющим соплом, чтобы оно поднялось в бутылку для количественного наполнения.
4. Крышка спринклера: обнаружить наличие бутылки, поворотный рычаг типа крышки предварительно поворачивает крышку.

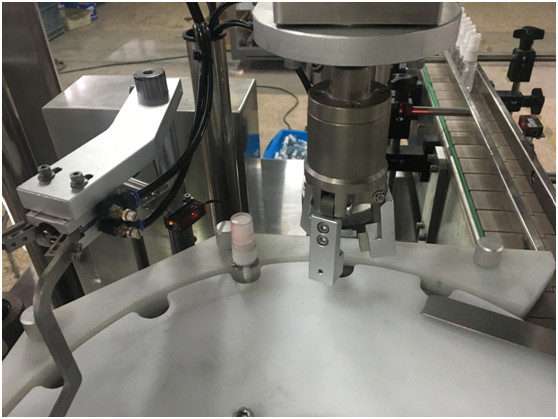

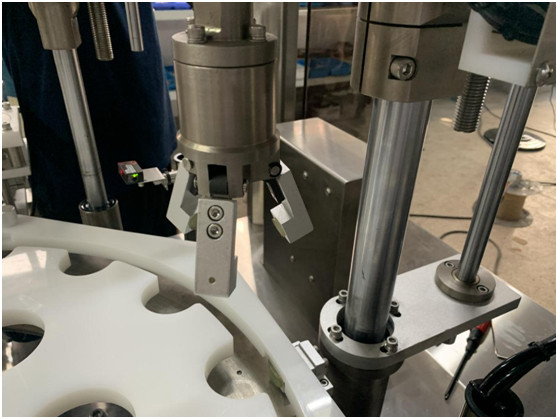

5. Винтовая крышка: Серводвигатель контролирует крутящий момент и скорость, чтобы обеспечить плотное прилегание крышки и постоянную герметичность.
6. Извлечение из бутылки: Наконец, бутылка, которая была завинчена, выходит из конвейера.
Процесс работы
1. Подготовка материала: Готовые достаточно бутылки, подключите, крышка, и жидкое лекарство, пробка и крышка должны быть полны рельс бункера вибрации и находится в месте внутренней и внешней крышки.
2. Бутылки питателя: бутылки питателя поворотный стол сделать бутылки.

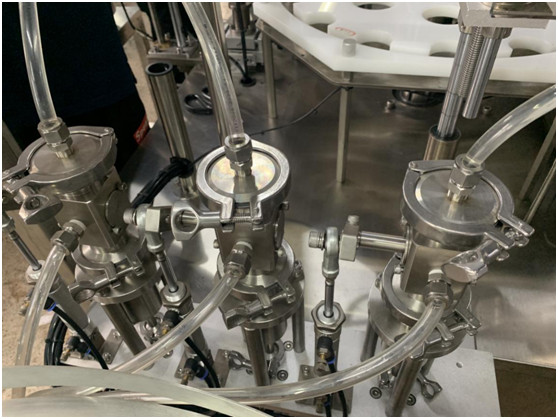

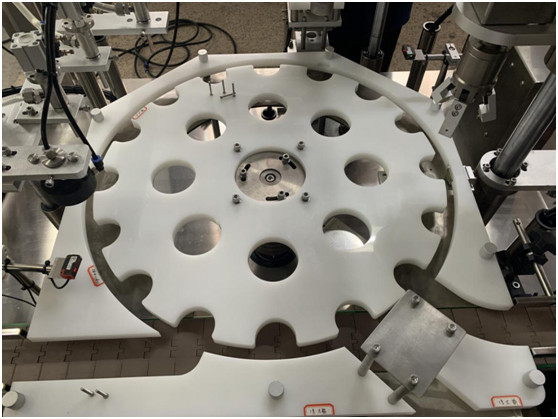

3. Заполнение: Бутылка по колебаниям привести в порядок бутылку открывалка для позиционирования диск толстый, по позиционированию диск снова прерывистый диск для заполнения, пробка, крышка, винтовая крышка. Решение перистальтическим насосом всасывания силиконовой трубой на заправочной станции снова иглой может быть перемещен вверх и вниз автоматически заполнения жидкости в бутылке. Игла каждый раз перемещается вверх и вниз, чтобы завершить заполнение.
4. Закупорка: Пробка обеспечивается вибрацией бункера к закупориванию станции, бутылка движения колесом зазор к закупориванию станции, через оптическое волокно обнаружения для управления закупоренным цилиндром электромагнитный клапан рабочий сигнал для управления цилиндром работы так, чтобы достичь бутылки газовщик нет функции, не закупоренной бутылки пробки на пластине с помощью гравитации принцип дизайна, избежать пружины или пружины пластины сделаны до нестабильности происходит после долгого времени, так что пробка очень точна.

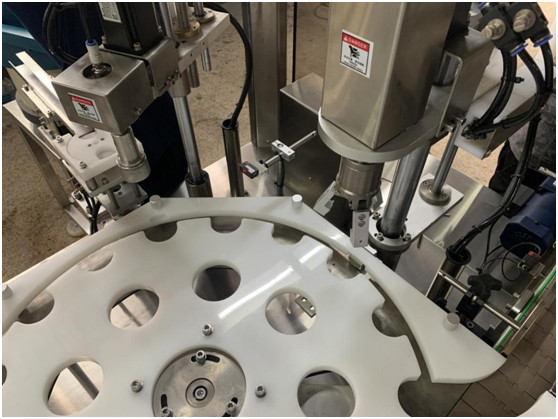

5. Укупорка: Добавить хорошую пробку внутри бутылки снова путем позиционирования диск отправлен в аффикс, винтовая крышка, аффикс аналогичный принцип и мочится в принципе, делается цилиндр, охватывающих различные размеры по полной, постоянно вращающийся винт LIDS ниже и в целом сделать вверх и вниз, когда бутылка останавливается право, снижение спин ловушки скромности крышки винтовой крышкой закончить. Винтовая крышка тела принимает дизайн постоянного крутящего момента, в соответствии с крышкой бутылки и резьбы бутылки с кручением, чтобы отрегулировать прочность винтовой крышки после установки на место может автоматически скольжения, достижения цели не ранен крышка не бутылки.
6. Бутылки из: Спин хороший крышка бутылки снова бутылка круглый к конвейеру тянуть окончательной доставки за пределами машины, и войти в следующий процесс упаковки.
No. | Descriptions | BRAND | ITEM | Remark (made in China) |
1 | Servo Motor | Panasonic | 0.45KW | Japan |
2 | Reducer | Fenghua | ATF1205-15 | Taiwan |
3 | Conveyor Motor | ZhenYu | YZ2-8024 | China |
4 | servo drivers | Panasonic | LXM 23DU15M3X | Japan |
5 | PLC | Siemens | TM218LDALCODR4PHN | German |
6 | Touch Screen | Siemens | HMZGXU3500 | German |
7 | Frequency Converter | Danfoss | ATV12H075M2 | |
8 | Photo electricity of Inspect bottle | OPTEX | BRF-N | Japan |
9 | Pneumatic Element | Airtac | Taiwan | |
10 | Rotary Valve | F07/F05 | No Need for Oil | |
11 | Pneumatic actuator | F07/F05 | No Need for Oil | |
12 | Low-Voltage Apparatus | Schneider | FRANCE | |
13 | proximity switch | ROKO | SC1204-N | Taiwan |
14 | Bearing | China | ||
15 | Lead Screw | TBI | Taiwan | |
16 | butterfly valve | CHZNA | china |
